Модули аналогового ввода с 8 аналоговыми входами доступны в следующих версиях:
• Модуль аналогового ввода шины PanelBus H8.1A;
• Модуль аналогового ввода шины LonWorks HL8.1A.

Монтаж осуществляется с помощью клеммной розетки HS8.1-8.2

В комплекте с модулем поставляется один соединительный мостик и одна поворотная этикетка.

Особенности:

• 0…10В постоянного тока, 2…10В постоянного тока без pull-up*;
• 0…10 В постоянного тока с pull-up* (линейный график, например, используется для подключения настенного модуля);
• 0/4…20мА, требуется параллельно резистор 499 Ом;
• NTC20k(по умолчанию);
• PT1000-1(-50…+150°C);
• PT1000-2(0…+400°C);
• PT3000(-50…+150°C);
• BALCO500(-30…+120°C);
• Дискретный ввод;
• 16-битное разрешение;
• Настраиваемое смещение для каждого входного сигнала;
• Вспомогательное напряжение: 10В постоянного тока, IMAX=5мА;
• Обнаружение неисправности датчика.

ПРИМЕЧАНИЕ: pull-up*–с учетом цепей обеспечения работы
открытого коллектора

.

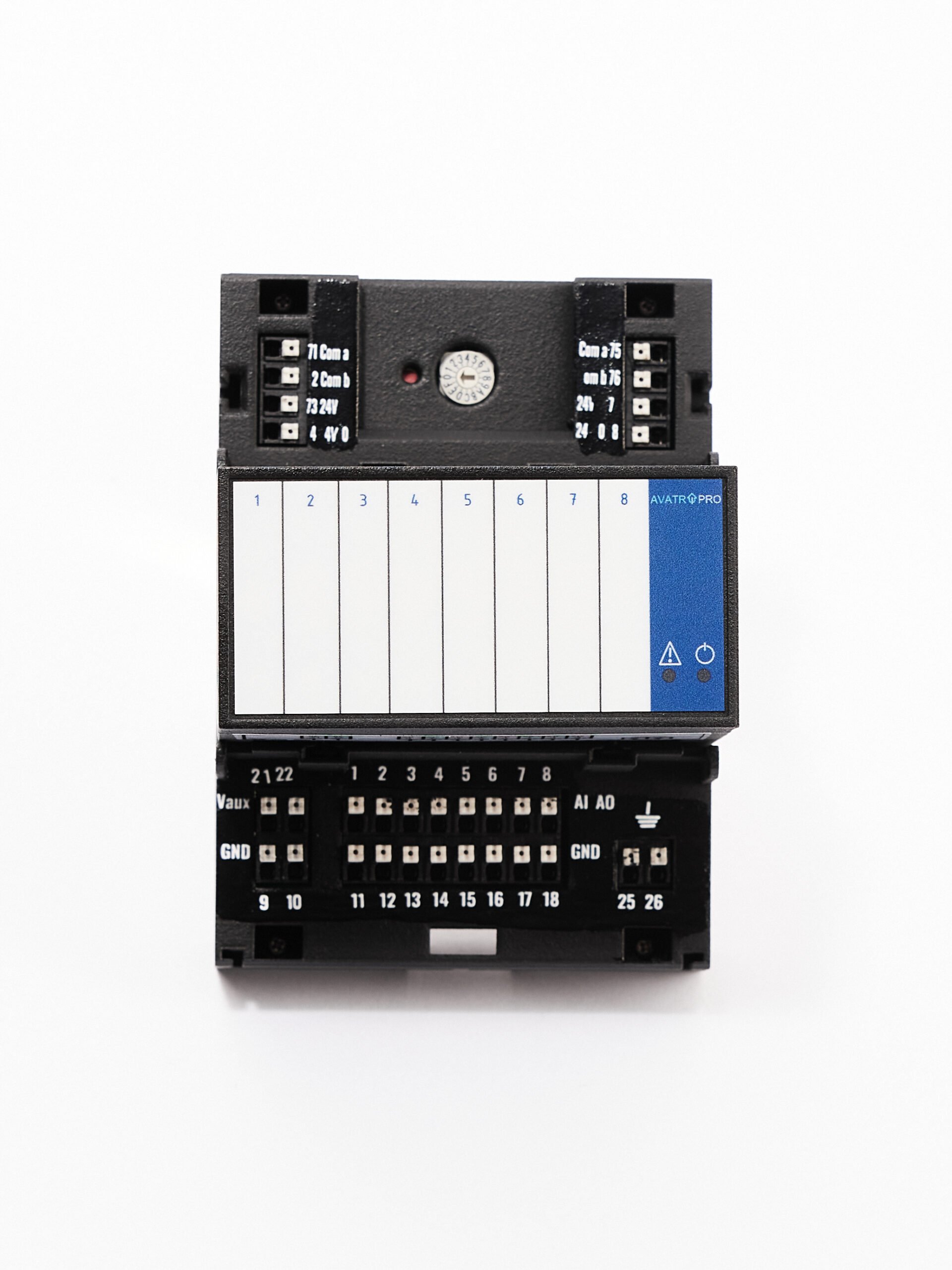

Модуль HL8.1A показан с клеммным основанием

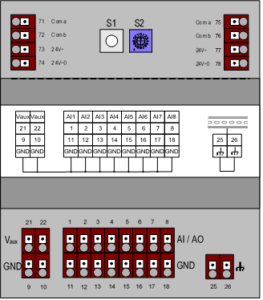

Клеммное основание для модулей аналогового входа(вид сверху)
