Описание

Модуль аналогового ввода с 8 аналоговыми входами шины Panel Bus H8.1A.

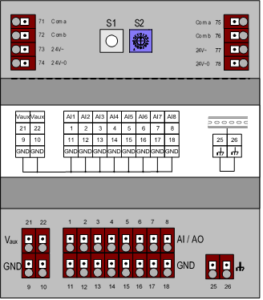

Монтаж осуществляется с помощью клеммной розетки HS8.1-8.2

В комплекте с модулем поставляется один соединительный мостик и одна поворотная этикетка.

Особенности

— 0…10 В постоянного тока, 2…10 В постоянного тока без pull-up*;

— 0…10 В постоянного тока с pull-up* (линейный график, например, используется для подключения настенного модуля);

— 0/4…20 мА, требуется параллельно резистор 499 Ом;

— NTC20k (по умолчанию);

— PT1000-1 (-50…+150 °C);

— PT1000-2 (0…+400 °C);

— PT3000 (-50…+150 °C);

— BALCO500 (-30…+120 °C);

— Дискретный ввод;

— 16-битное разрешение;

— Настраиваемое смещение для каждого входного сигнала;

— Вспомогательное напряжение: 10 В постоянного тока, IMAX =
